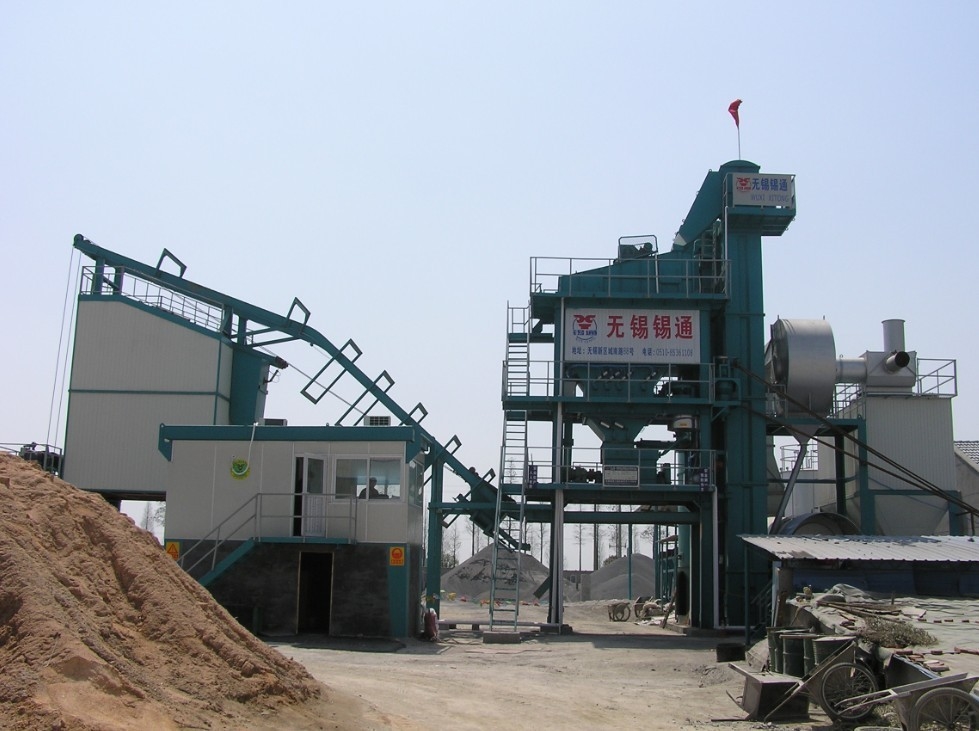

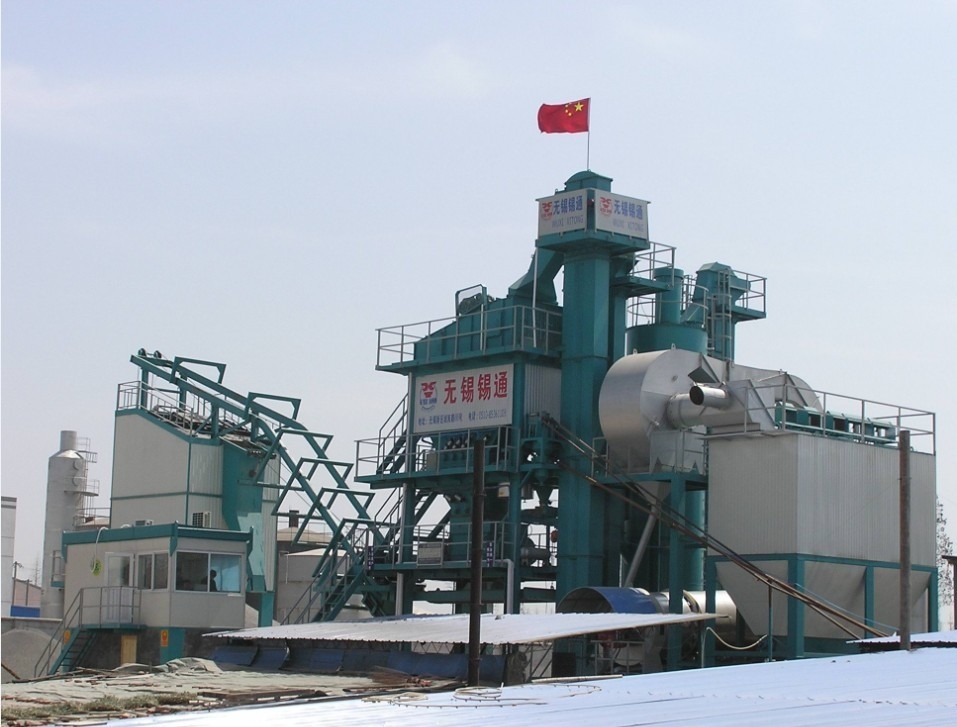

De zijbak van het Type60t Afgewerkte product Al Asfalt het Mengen zich Installatie met de Opslagtank van het 16 Tonasfalt

zij de bakasfalt van het type60t afgewerkte product het mengen zich installatie met 30ton-de tank van de asfaltopslag

Beschrijving voor aspahlt verwarmingssysteem en opslagsysteem

1.0 van de asfalt het verwarmen en opslag systeem

Het is voor opslag en het verwarmen asfalt. Uitgerust met hitte etc. asfalteert de oven van de overdrachtolie, tank op hoge temperatuur, stortplaatstank, asfaltpomp en pijpleiding, klep, flens, metaalpakking.

1.1 de olieoven van de hitteoverdracht

De de olieoven van de hitteoverdracht keurt geïntegreerd type, ovenlichaam, brander, hete oliepomp goed, uitbreidingstank op hoog niveau, zijn de lage tank van de olieopslag en het verrichtingskabinet geïnstalleerd allen op één chassis van het staalkader voor geschikt installatie en vervoer. Het gebruik voerde volledig autobrander in hitte in. Het controlesysteem van boiler keurt autocontrole goed die volledig auto controle en verrichting voor temperatuur, hete olieomloop, olieniveau, oliedruk kan realiseren; de brander zal ophouden wanneer het alarm wordt gegeven.

Type van de olieoven van de hitteoverdracht: Yyw-350Y

De capaciteit van de hittelevering: 300,000k/h

Maximum het werk temperatuur: 280℃

Macht van hete oliepomp: 11kw×2sets

Het vervoeren van capaciteit van hete oliepomp:: 40m3/h

1.2 horizontale asfalttank op hoge temperatuur

De opslagtank op hoge temperatuur is horizontaal cilindertype, is de pijprol geïnstalleerd binnen het, verwarmd door thermodieolie, met ladder, uitlaatpijp, mangat, drijvende niveaumeter en bimetaalthermometer wordt uitgerust. Behandeld met gekleurde staalplaat, keurt de opslagtank rots-wol goed om temperatuur te houden. De asfaltpijpleiding heeft controleklep.

De capaciteit van de opslagtank: 16m3×2pcs

1.3 de tank van de asfaltontvangst

Voor asfaltontvangst van stortplaatsvrachtwagens, is er pijprol installerend binnen het, verwarmd door de olie van de hitteoverdracht.

Capaciteit: 2 m3

1.4 asfaltpomp

de 1 asfaltpompen worden gebruikt op stortplaatstank, die asfalt verzenden naar relatieve opslagtank; een andere vervoert het asfalt van opslagtank om wegende tank door de pneumatische klep met drie richtingen van het hittebehoud te asfalteren.

De stortplaatspomp van de asfaltolie: type3QGB80×2-36 /power7.5 kW /flow rate25m3/h

Asfaltolie die voeden: type 3QGB60×2-46/macht 5,5 het tarief 15m3/h van kW/stroom

2.0 de bak van de afgewerkt productopslag

Het systeem omvat: het vervoeren van karretje, gidsspoor, het mengselbak van het hittebehoud met vlakke indicator, glijdende type hoogste dekking, elektrische luchtcilinder deur lossen, het elektrisch verwarmen en hittebehoud die deur en kruk met rem lossen. Van het rots-wol de laag hittebehoud wordt bevestigd op buitenmuur van opslagbak, die met strooktype kleurenplaat behandeld is. De afvalbak is ook uitgerust.

2.1 het afgewerkte productbak van het hittebehoud

Type: Enig baktype

Totale capaciteit van bak: 60t

Het lossen van hoogte: 3.5m

Het type van hittebehoud: de hitte door rots-wol voor bovenste gedeelte, hitte wordt bewaard door de olie van de hitteoverdracht voor lager deel wordt bewaard, die wordt deur lossen verwarmd door elektriciteit die.

Het vervoeren van karretjecapaciteit: 1000kg

Aandrijvingsmacht voor kruk: 22kw

Krukcontrole: Frequentieomzetting en snelheidsregelgeving die trekken,

de plaatsende controle van de nabijheidsschakelaar

Remtype: Elektrische en hydraulische bloktype rem

2.2 afvalbak

Capaciteit: 4t

De afgewerkt productbak is niet geschikt om asfaltmengsel voor oud, maar op te slaan slechts voor het als buffer optreden voor, temperatuur drops≤5℃ in 12 uren, opslaat meer dan 24 uren niet.
