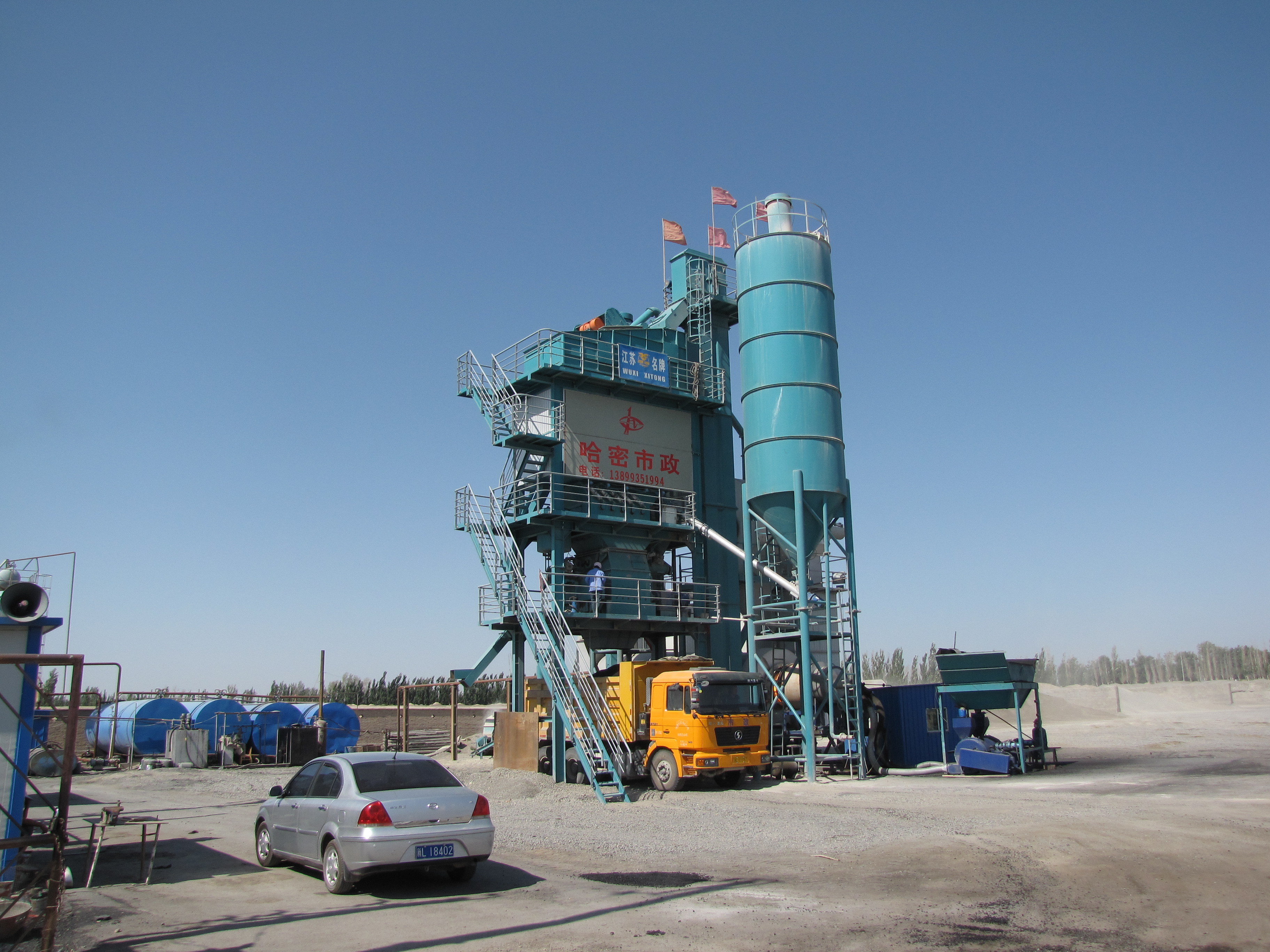

Het auto het Groeperen Containertype 160tph asfalteert Hete Mengelingsinstallatie met de Zachte Aanzet van ABB

Het auto het groeperen Containertype 160tph asfalteert hete mengelingsinstallatie met de zachte aanzet van ABB

Beschrijving voor controlesysteem

1.0 elektrisch controlesysteem

Het controlesysteem van QLB-reeksasfalt die materiaal mengen is samengesteld uit een afzonderlijke centrale controlekamer, randverbindingskabel en de draad, controlekamer is verdeeld in het deel van de machtsdistributie en verrichtingsdeel.

1.1 verrichtingsruimte

De verrichtingsruimte is van containerstructuur, waarvan buitenmuurgebruik 2 lagen van de legeringsgesp van het luxealuminium, en binnen eersteklas het aluminium samengesteld paneel van het muurgebruik, tussen de buiten en binnenmuur, daar akoestische en thermische isolatiemateriaal is.

Een deel van de machtsdistributie en het controledeel van verrichtingsruimte kunnen in 2 afzonderlijke gebieden, in plaats van traditionele machtskabinetten op het gebied van de machtsdistributie worden verdeeld, zijn alle elektrische componenten direct geïnstalleerd op binnenmuur van verrichtingsruimte voor gemakkelijker hittedissipatie en onderhoud. Er bedragen de vensters van het breed-gebiedsglas 3 kanten van controlegebied voor het letten van op lopende voorwaarde van materiaal op werkplaats. Er zijn kabinet-lucht-veredelingsmiddel op het gebied van de machtsdistributie en hangen-lucht-veredelingsmiddel op controlegebied

* Afmeting: 6000mm×2400mm×2500mm (L×W×H)

1.2 het deel van de machtsdistributie

Het deel van de machtsdistributie in hoofdzakelijk samengesteld uit laag voltage elektrische delen (luchtbreker, AC schakelaar, thermorelay relais,), zachte aanzet en frequentieconvertor, enz., die hoofdzakelijk alle motoren, cilinders en luchtkleppen van het mengen van materiaal controleren.

De vastgestelde luchtschakelaar voor hoofdmacht, en alle motoren zijn uitgerust met de schakelaar van de luchtbescherming en overbelasten beschermingsapparaat, is de isolatieklasse van macht Rang 4, en er zijn tekens bij draadterminals.

De grote machtsmotor gebruikt zachte aanzet om regelmatig met laag stroom en hoog rendement te beginnen.

Plaats elke takkring met reis terugkoppelen bescherming.

Alle kabels van het mengen van materiaal worden verbonden met de ruimte van de machtsdistributie.

1.3 controlesysteem

Het systeem is samengesteld uit de stijgende eenheid van de controlecomputer (industriële controlecomputer) en benedenwaarts programmerend controlemechanisme (PLC), wegende meter, wegende sensor, van de frequentieconvertor en van het lage voltage componenten, en ook uitgerust met toetsenbord, muis, monitor en printer, enz. Elke eenheid gebruikt de eind mee te delen haven van Ethernet.

Op basis van MCGS (Configuratiesoftware), keurt het controlesysteem speciale die controlesoftware goed speciaal voor asfalt wordt ontwikkeld mengt materiaal, dat algemene lopende voorwaarde en vertoning op het scherm op dynamische wijze kan van tijd tot tijd controleren, bij de bodem van het scherm daar is het pictogram van de formulecontrole en snelle lijn.

Het systeem kan staatscontrole van elke het werkverbinding automatisch beëindigen, namelijk alle die controlefuncties door materiaal zoals het auto groeperen, over impuls (verschil van niveau) worden vereist compensatie, mislukkingsalarm, de opslag van de rapportvorm en druk.

Al die functiecontrole wordt door computerprogramma tegen fout beschermd door misoperation wordt veroorzaakt.

Het controlesysteem heeft volledig auto en handverrichtingsfunctie.

UPS-de macht maakt voltage van de stal van het controlesysteem die impulsvoltage door machtsverandering wordt veroorzaakt of zelf-generatie te verhinderen die de computer beschadigen, die tot een veilige exploitatievoorwaarde voor algemeen controledeel zal leiden. Wanneer uit elektriciteit, is de buffertijd van macht 15 minuten

Specificatie

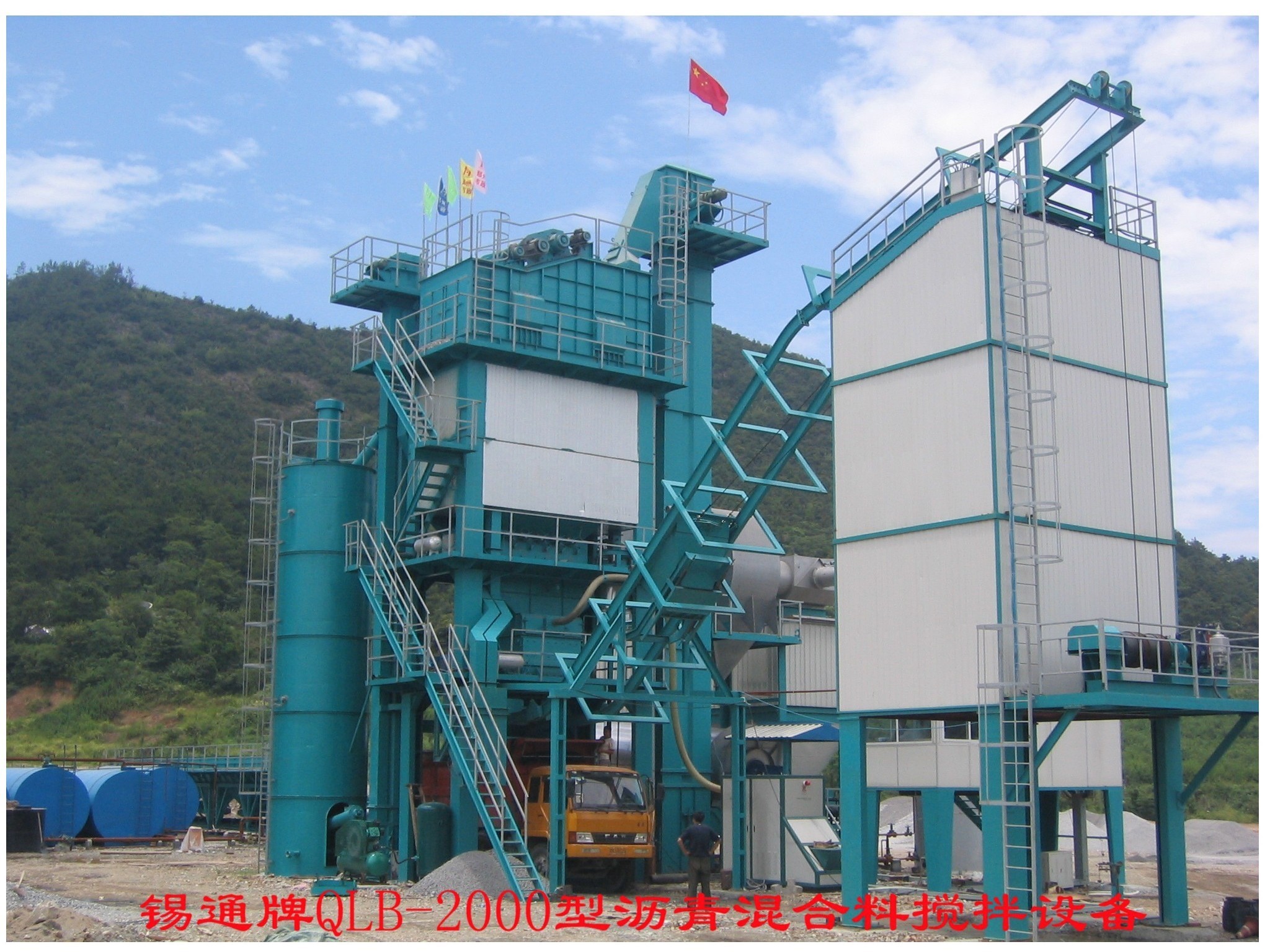

QLB-de Reeksen asfalteren hete de specificatielijst van de mengelingsinstallatie
